注文タイムライン

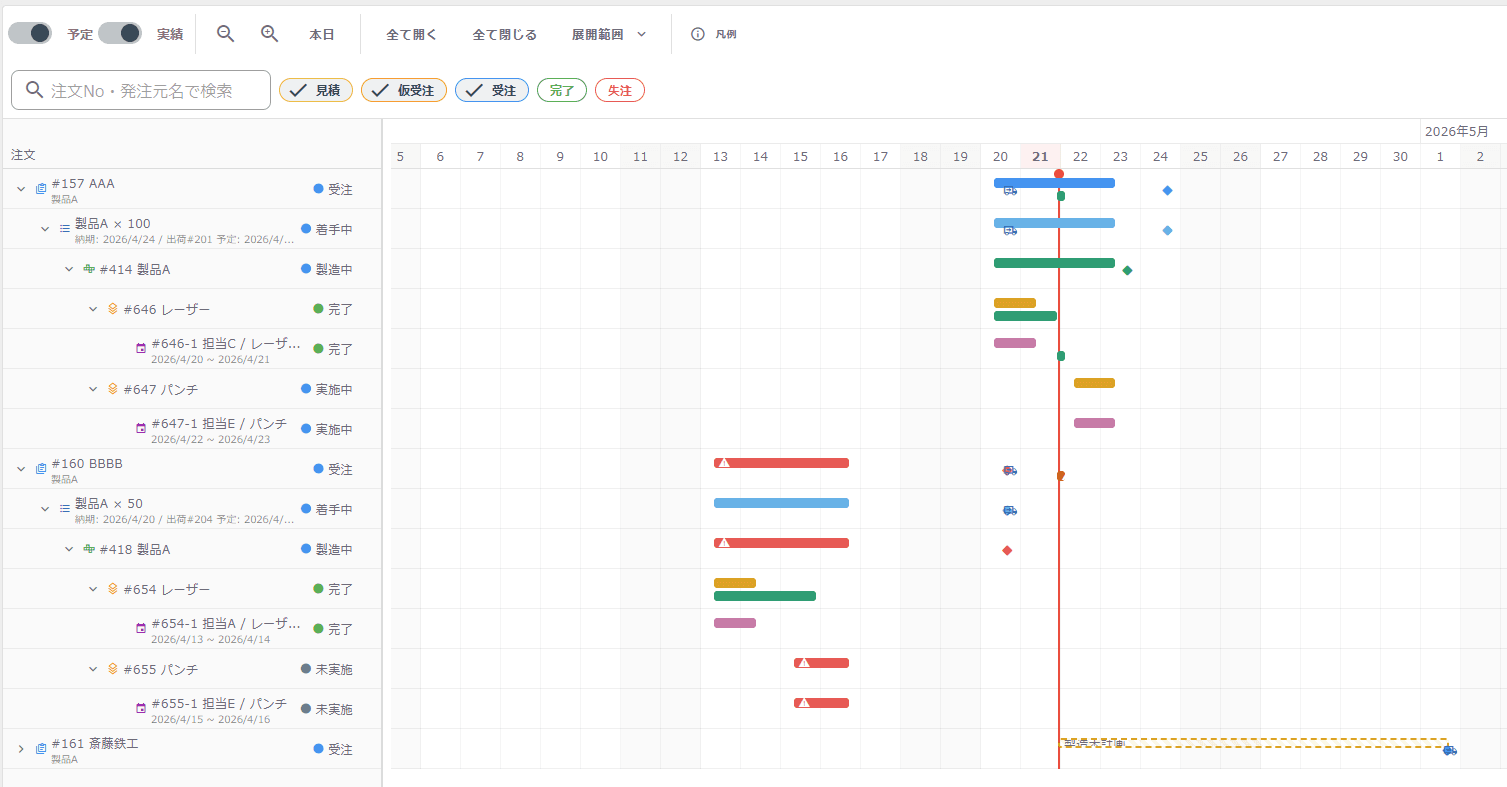

注文から製造・工程・スケジュールまでの進捗を、ガントチャートで確認します。
注文タイムラインは、注文から製造・工程・スケジュールまでの進捗状況を、ガントチャート形式で一覧表示する機能です。
注文の納期に対する進捗や遅延を、視覚的に把握できます。
左メニューの「メインメニュー」→「注文管理」→「タイムライン」を選択します。

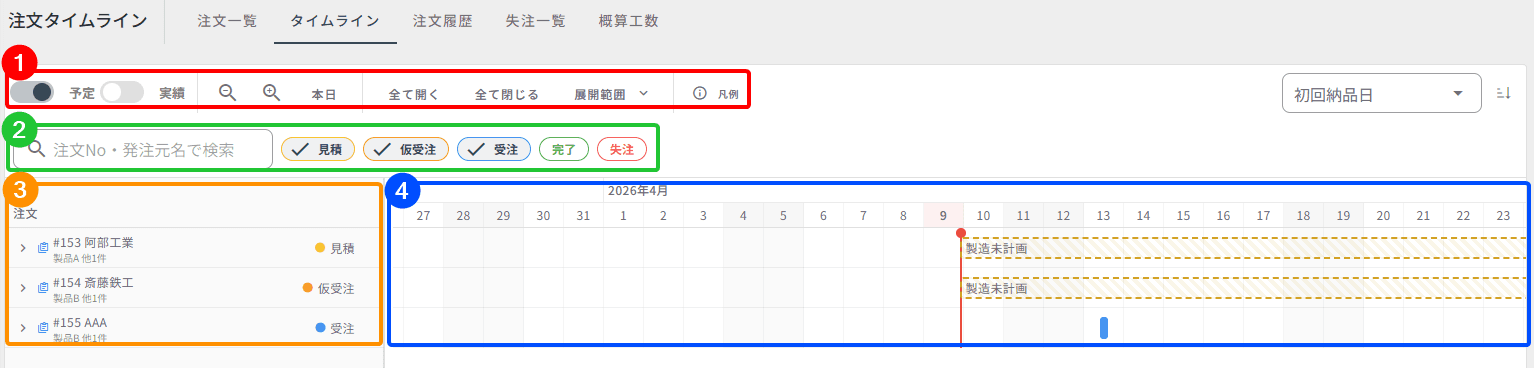

注文タイムラインは、以下の要素で構成されています。
- ① ツールバー（画面上部） 表示切替、ズーム、展開操作、並び替えなどの操作ボタン
- ② フィルターバー（ツールバー下部） 検索とステータスの絞り込み
- ③ ツリーパネル（画面左側） 注文の階層構造を表示
- ④ ガントチャート（画面右側） 各項目の期間をバー形式で表示
ツールバー
ツールバーでは、以下の操作ができます。
- 「予定」「実績」切替：予定バー（スケジュール日程）と実績バー（実際の進捗）の表示・非表示を切り替えます。
- 「ズームイン」「ズームアウト」：タイムラインの時間軸を拡大・縮小します。
- 「本日」：タイムラインを本日の日付にスクロールします。
- 「全て開く」「全て閉じる」：ツリーの全ノードを展開・折りたたみます。
- 「展開範囲」：ツリーの展開レベルを選択できます。
- 「凡例」ボタン：バーの色と種類の凡例を表示します。
- 「並び替え」：表示順を変更できます。
フィルター
検索ボックスとステータスフィルターで、表示対象を絞り込むことができます。
- 検索ボックス：注文Noまたは発注元名で検索します。
- ステータスフィルター：注文ステータスをチップで選択し、表示対象を絞り込みます。
初期状態では、進行中のステータスのみが選択されています。

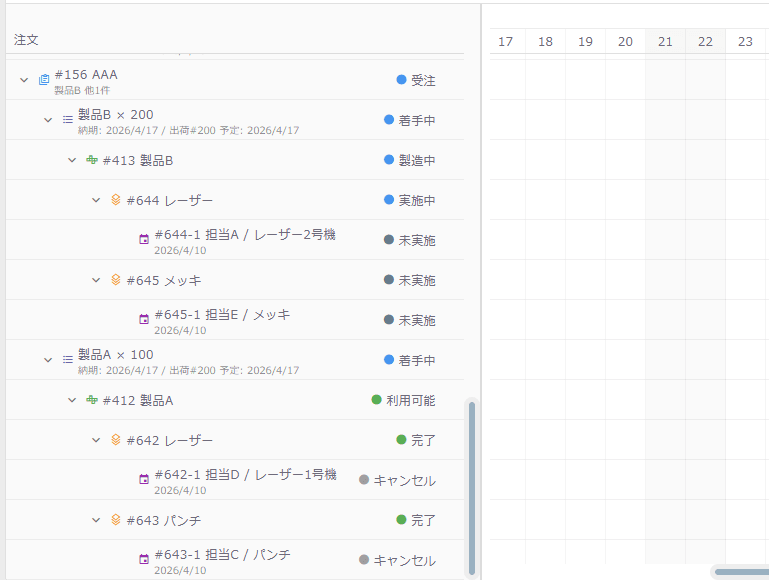

ツリーパネル
ツリーパネルでは、注文データを階層構造で表示します。各行の左端にある展開アイコンを選択すると、下位の階層を表示できます。
| 階層 | 表示内容 | 表示形式 |
|---|---|---|
| 注文 | 注文番号、発注元名、注文ステータス、製品情報 | #注文番号 発注元名 注文ステータス 製品情報 |
| 注文明細 | 製品名、数量、納品日、注文進捗 | 製品名 × 数量 注文進捗 納品日 |
| 製造 | 製造番号、製造タイトル、製造ステータス | #製造番号 製造タイトル 製造ステータス |
| 工程 | 工程番号、工程名、工程ステータス | #工程番号 工程名 工程ステータス |
| スケジュール | スケジュール番号、担当者、設備、予定日時 | #スケジュール番号 担当者 / 設備 ステータス 予定日時 |
ガントチャート
ガントチャートでは、各階層の期間がバーで表示されます。
予定バーは、スケジュール上の開始日〜終了日を表示します。階層ごとに以下のように色分けされています。
- 注文明細：水色
- 製造：青緑色
- 工程：橙色
- スケジュール：赤紫色
実績バーは、実際の進捗を表示します。遅延している場合は赤色で表示されます。
その他の表示要素は以下のとおりです。
- 今日ライン：赤い縦線で本日の日付を示します。
- 遅延アイコン（⚠）：納期を超過している場合に表示されます。
- 製造未計画バッジ：製造計画が未作成の注文明細に表示されます。
- 出荷マーカー（注文明細行のみ）：出荷予定日は青色のアイコン、出荷実績日は赤色のチェックアイコンで表示されます。
- 納品期限マーカー：◇マークで納品期限日を示します。
バーのクリック操作
ガントチャート上のバーを選択すると、対象の詳細ダイアログが開きます。
- 注文：注文詳細ダイアログが開きます。
- 注文明細：注文明細詳細ダイアログが開きます。
- 製造：製造編集ダイアログが開きます。
- 工程：工程詳細ダイアログが開きます。
- スケジュール：スケジュール編集ダイアログが開きます。
- 出荷実績日：赤色のチェックアイコンで表示されます。
